Så integrerar du DimIn Casambi i din belysningsarmatur

Stefan Larsson, september 2025

Bakgrund

Som leverantör av LED-moduler tar vi ansvar för att tillhandahålla korrekt och verifierbar information om våra produkter men det är viktigt att förstå att många av de nödvändiga parametrarna påverkas av hur modulen integreras i den slutliga armaturen. Därför är ett nära samarbete mellan modul- och armaturtillverkare avgörande för att säkerställa att slutprodukten uppfyller både de tekniska och regulatoriska kraven.

Meningen från alla sidor att just detta ska skapa enkelhet då styrsystemet är helt integrerat i armaturerna. Det innebär inget extra, bara armaturer, sensorer och brytare. Vi kan då säga att det är lätt att specificera, installera, konfigurera och använda.

Så integrerar du DimIn Casambi – enkelt förklarat

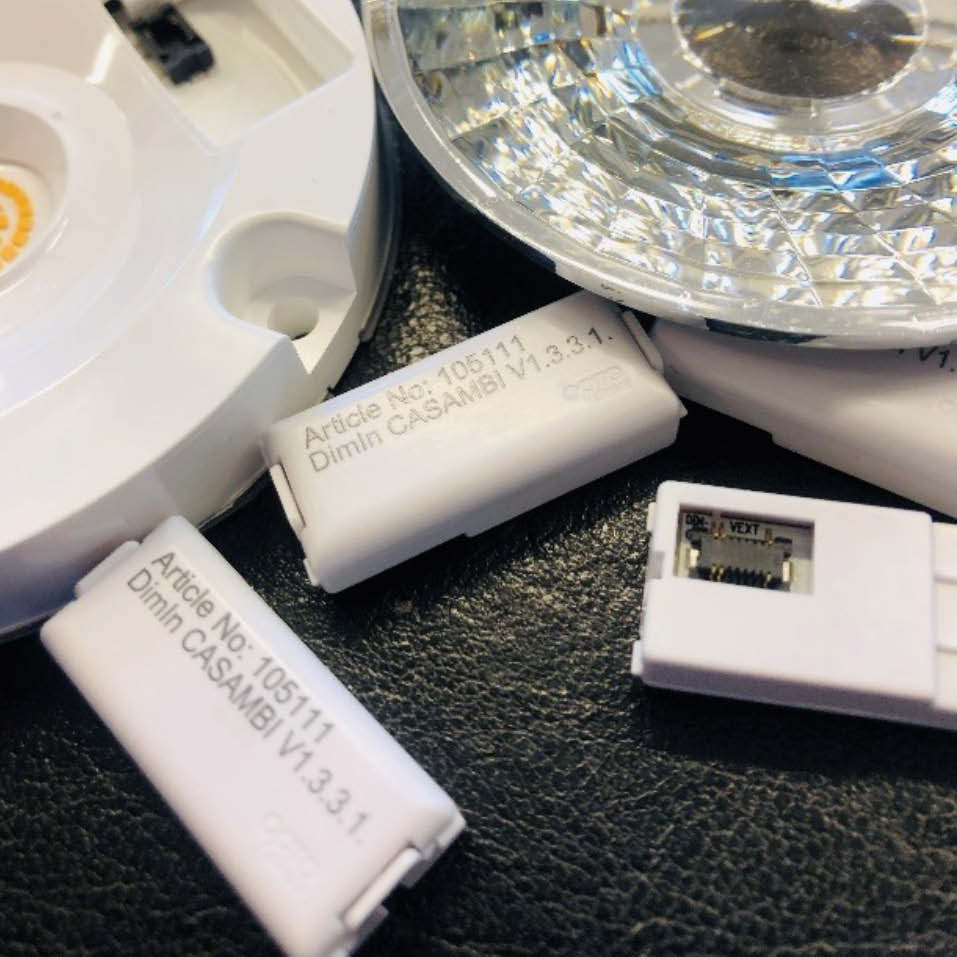

DimIn Casambi är en kompakt Bluetooth-modul som gör din armatur trådlöst styrbar – helt utan styrkablage. Den använder Bluetooth Low Energy (BLE) och ansluts automatiskt till ett lokalt Casambi-nätverk när den får ström. Ingen extern styrenhet eller gateway behövs.

Systemet bygger på Casambis beprövade mesh-teknik, som används professionellt i miljöer som hotell, kontor, bibliotek, restauranger och gym.

1.    Vad gör Casambi unikt?

• Varje enhet är både sändare och mottagare signalen kan hoppa mellan armaturer
• Fungerar även utan internetuppkoppling eller WiFi
• Enkel styrning via app eller tryckknappar

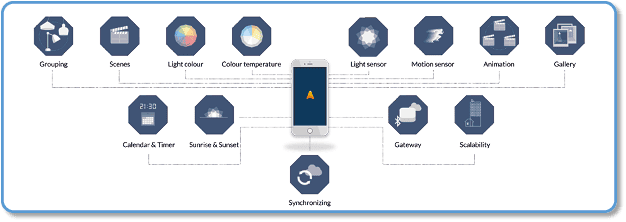

• Dimring, scenarier och scheman utan central styrenhet

2.    Vad behöver jag veta?

• När Bluetooth-modulen monteras i LED Modulen får den
  strömtillförsel och ansluter till närliggande Casambi-enheter.
• Mesh-nätverk skapas automatiskt mellan armaturer

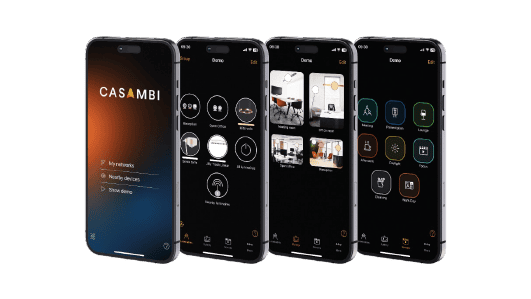

• Du kan enkelt styra den via Casambi Appen

3.    Vad påverkar räckvidden?

4.    Hur långt räcker signalen?

• Med intern antenn i plastkapsling når signalen normalt ca 10-30 meter.
• I armaturer med mycket metall kan räckvidden minska till 4–6 meter.
• Vill du öka räckvidden? Då kan du använda:
  • Extern antenn (placeras utanför metallen) och kontakteras på DimIn modulen.
  • Casambi Long Range Mode för längre avstånd, men något långsammare kommunikation kan du nå flera 100 meter med extern antenn
• Tänk på att Casambi fungerar med Mesh vilket gör att alla signaler ”hoppar” till närmaste enhet så längden beror mer på hur många meter din installation är.5.    Signalstyrka och räckviddstester

Det är armaturtillverkarens ansvar att säkerställa armaturens slutliga signalstyrka och prestanda i nätverket. För att garantera driftsäkerhet ska räckviddstester utföras och dokumenteras i samband med produktvalidering. Dessa tester ska alltid göras nod-till-nod (mellan armaturer i mesh-nätverket).

Observera: Tester mellan telefon och nod är inte giltiga, eftersom telefonen alltid kopplar upp sig mot den starkaste tillgängliga noden och därför inte speglar det faktiska beteendet i mesh-nätverket.

6.    Så väljer du rätt version

Följande varianter finns att konfigurera och anpassa

Här är det lite förenklat med rekommendationer hur du ska tänka

7.    Tips för installation

Intern antenn:

• Undvik att antenndelen blockeras av armaturens metallhölje
• Fäst Bluetooth-modulen korrekt på LED-modulen

• Testa att signalen når nästa armaturnod (eller Casambi gateway om sådan finns)

Extern antenn:

• Dra antennkabeln genom plastkapsling eller gör ett hål i metallen
• Montera antennen så den är synlig eller har fri väg ut från armaturen
• Testa signalstyrka i alla riktningar – särskilt i betong- eller industrimiljö
